| Радиовещательная FM антенная система DPA2H |
Широкополосная панельная антенна DPA2H
- Рабочий диапазон частот 87,5 – 108 МГц
- Широкополосное исполнение
- Количество этажей – 1/2/4/6/8
- ДН – направленная или круговая
- Горизонтальная поляризация
- Проектирование системы под требования заказчика
- Монтируется на грани мачты
- Вес одной панели 75 кг.
- Размеры 2500 х 1700 х 1050 мм.
- Антенна имеет декларацию о соответствии
| Электрические параметры |
| Импеданс |
50 Ом |
| Частотный диапазон |
87,5 – 108 МГц |
| Коэффициент усиления |
7,5 дБ (по отношению к полуволновому диполю) |
| КСВН |
≤ 1,3:1 |
| Поляризация |
горизонтальная |
| Максимальная мощность |
800 Вт – стандартная версия
2000 Вт – мощная версия
3500 Вт – специальная версия |
| Особенности конструкции |
панель специально разработана для применения в составе сложных антенных систем |

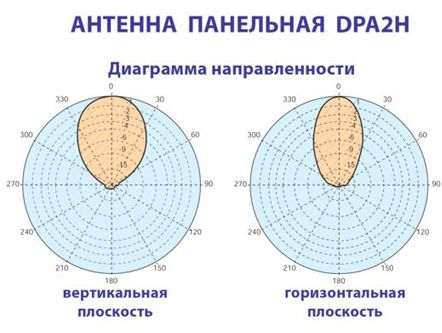

| Ширина лепестка излучения |
Е плоскость ±35°
Н плоскость ±28° |
| Входной разъем |
N типа для стандартной версии 7/16” или 7/8” ЕIA для мощной версии |
| Механические параметры |
| Ветровая нагрузка |
148 кг при 160 км/час |
| Максимальная скорость ветра |
200 км/час |
| Площадь парусности |
0,13 м2 (боковая)
0,77 м2 (фронтальная) |
| Вес |
75 кг |
| Крепление |
стандартное крепление на трубы диаметром 50-110 мм |
| Размеры |
2500 x 1700 x 1050 мм |
| Материал излучателя |
нержавеющая сталь |
| Защитный кожух |
дополнительно |
.jpg)
- Усиление указано для вертикального расположения элементов;

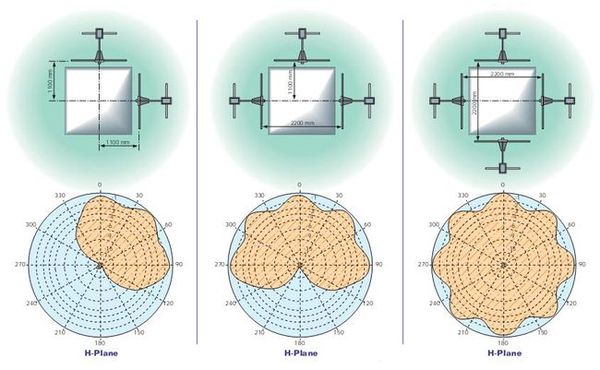

- Когда антенна расположена на верхней точке мачты, диаграмма направленности в горизонтальной плоскости – ненаправленная;
- Если антенна расположена сбоку мачты, диаграмма направленности и КСВН незначительно изменятся;
- Высота системы, ветровая нагрузка и вес указаны для типовых решений. Они могут измениться для конкретных систем;
- Апертура излучения антенной системы – расстояние между центром верхнего этажа и центром нижнего этажа;
- Для защиты от влияния других передающих антенн, необходимое минимальное расстояние сверху и снизу должно составлять 1,6 м;
- Ветровая нагрузка рассчитывалась при 100 миль/час (160 км/час ) в соответствии со стандартом EIA -222- C.
Подробнее о компании: R.V.R. Elettronica (Италия)
|
 |
|
|
