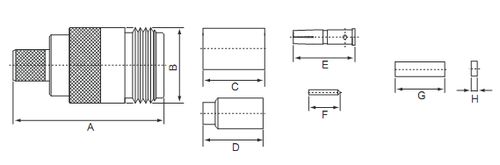

Разъем N серии, N-211, розетка (мама), под коаксиальный кабель. Корпус разъема обжимной, центральный контакт (пин) под пайку. Область применения - аппаратура связи с высокими требованиями к защите от вибраций (измерительное оборудование, радиовещание, спутниковое и военное оборудование связи), а также беспроводное WiFi и WiMax оборудованиие.
| Тип центрального контакта |
штырь |
| Волновое сопротивление |
50 Ом / 75 Ом |
| Диапазон рабочих частот |
0 - 11 ГГц / 0 - 1,5 ГГц |
| Вносимы потери |
0,3 дБ макс. |
| К.С.В.н |
1,3 макс. |
| Монтаж оплетки |
обжим |
| Монтаж центр. контакта |
пайка |
| Покрытие корпуса |
никель |
| Покрытие центр. контакта |
золото |
| Диэлектрик |
дельрин |
| Конструктивное исполнение |
прямой |
| Способ крепления |
на кабель |
| Модель |
Ω |
Тип кабеля |
A |
B |
C |
D |
E |
F |
G |
H |
| N-211-5D |
50 |
5D-FB |
31 |
16 |
12.7 |
- |
12.6 |
- |
- |
- |
| N-211-8D |
50 |
8D-FB |
32.5 |
16 |
13.5 |
- |
12.6 |
- |
- |
- |
| N-211A |
75 |
RG-6/U |
28 |
16 |
12.7 |
- |
12.6 |
- |
- |
- |
| N-211B |
50 |
RG-213/U (8/U) |
32.5 |
16 |
13.5 |
- |
12.6 |
- |
- |
- |
| N-211C |
50 |
RG-214/U |
32.5 |
16 |
13.5 |
- |
12.6 |
- |
- |
- |
| N-211F |
50 |
RG-58/U |
28 |
16 |
12.7 |
- |
12.6 |
- |
- |
- |
| N-211G |
75 |
RG-59/U |
28 |
16 |
12.7 |
- |
12.6 |
- |
- |
- |
| N-111-H155 |
50 |
H155 |
32.5 |
16 |
12.7 |
- |
12.7 |
- |
- |
- |
| N-111L |
50 |
RG-174/U(316/U) |
28 |
16 |
- |
12.4 |
12.6 |
- |
- |
- |
| N-111L-1 |
50 |
RG-174/U(316/U) |
31 |
16 |
9.5 |
- |
- |
6.5 |
- |
- |
| N-111L-2 |
50 |
RG-174/U(316/U) |
28 |
16 |
|
12.4 |
|
- |
10.1 |
1.2 |
| N-111P |
50 |
RG-55/U(223/U) |
28 |
16 |
12.7 |
- |
- |
- |
- |
- |
|
 |
|
