Окно ТВ | Монтаж телевизионного F разъема на кабель

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» - означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением – 75 Ом.

Большинство телевизионного оборудования коммутируется коаксиальным кабелем с помощью разъемов типа f. Их широкое применение обусловлено простотой монтажа и надежностью соединения, обеспечивают защищенность от помех и внешних воздействий.

Коннекторы F бывают обжимные и резьбовые. Обжимной F-разъем крепится на кабеле с помощью обжимного инструмента, его монтаж занимает меньше времени, но перемонтировать его нельзя. Применяются в системах, не предполагающих дальнейшей модернизации, например, коллективные телевизионные кабельные сети. Резьбовой F коннектор имеет внутреннюю резьбу и накручивается на коаксиальный кабель. Такой разъем можно использовать многократно. Самые дешёвые на сегодня вч разъемы, использующие центральную жилу кабеля непосредственно для соединения.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем - это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

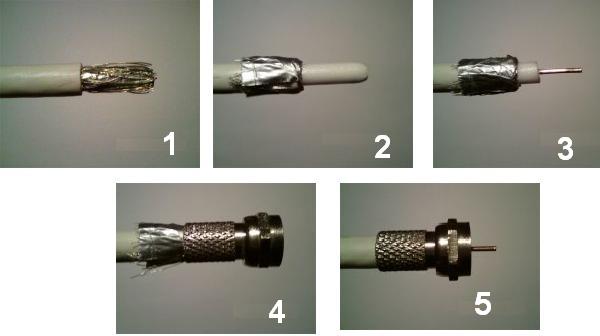

Разделка F-разъема на ТВ кабель по шагам:

Снимаем наружную изоляцию кабеля на длину 15 мм, не нарушая экранирующую оплетку.
Экранирующую оплетку (проволочную сетку и фольгу) загибаем и равномерно распределяем по внешней изоляции кабеля.
Внутренний диэлектрик кабеля снимается примерно на 10 мм, не повреждая центральную жилу кабеля.
Экранирующая оплетка (фольга и проволока) не должна касаться центральной жилы. Зазор должен быть около 2 мм.
Надеваем и накручиваем Разъем F-типа RG-6 (резьбовой) до упора. Длина центральной жилы кабеля, выступающей за край гайки разъема, должна быть от 2 до 5 мм. Лишнее обрезаем.

Использование F-разъемов продиктовано еще и тем, что их активно применяют производители разветвителей, как в низкочастотной, так и в спутниковой технике. Также все чаще встречаются ТВ розетки ориентированные именно на такой F-разъем.

Для подключения к телевизору Вам потребуются вот такие переходники:
